SIDES Pay-Zahlungsterminal am Self-Ordering-Terminal (SOT) befestigen

SIDES Pay-Zahlungsterminal am Self-Ordering-Terminal (SOT) befestigen

Was
Das SIDES Pay-Zahlungsterminal wird mit den mitgelieferten Schrauben am Self-Ordering-Terminal (SOT) befestigt und in die gewünschte Position ausgerichtet.

Wo
Self-Ordering-Terminal (SOT).



SIDES Pay-Zahlungsterminal am Self-Ordering-Terminal befestigen

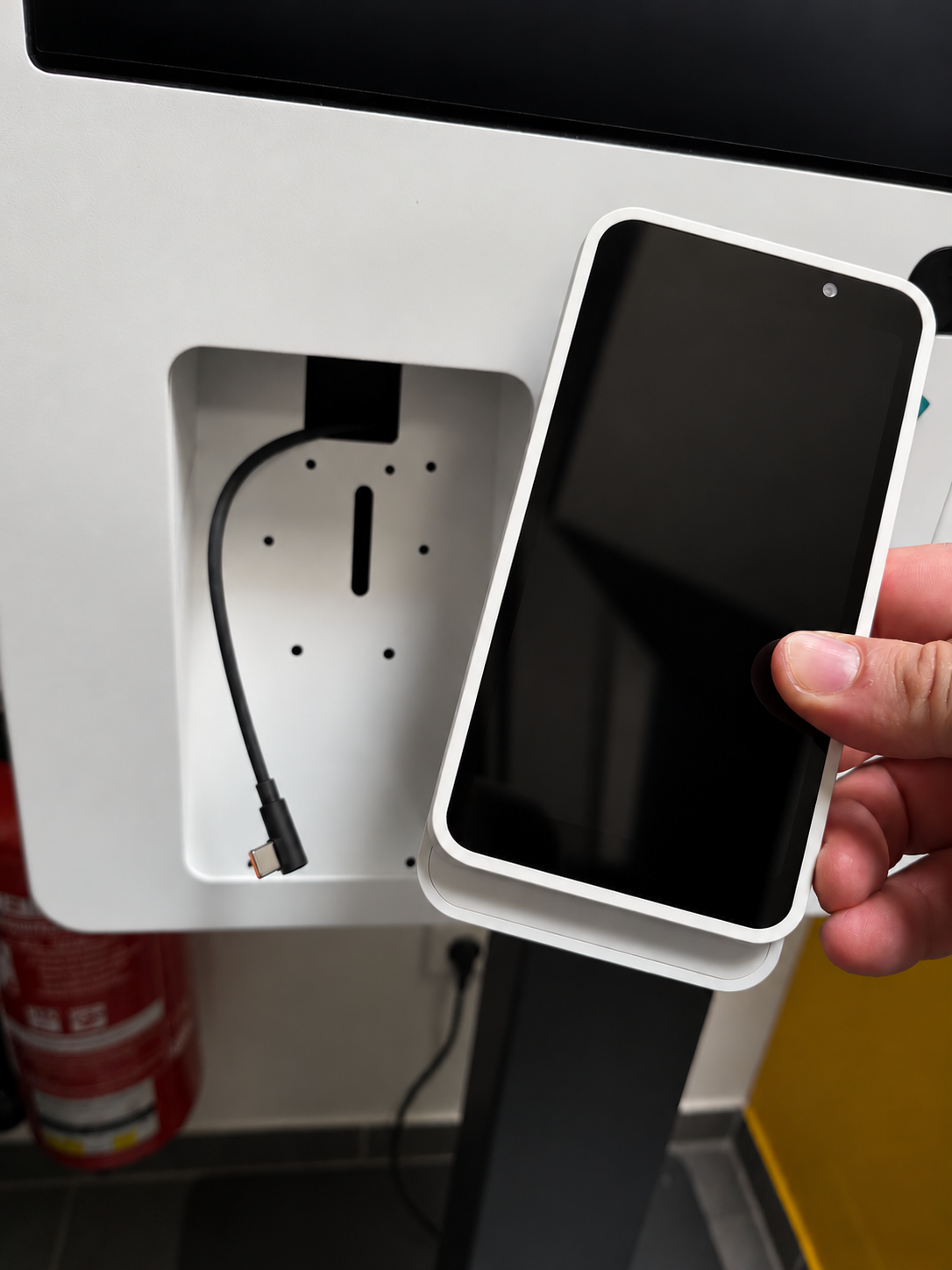

Das SIDES Pay-Zahlungsterminal wird über die vorgesehene Halterung am Self-Ordering-Terminal (in diesem Beispiel S22+) befestigt.




1. Zubehör vorbereiten

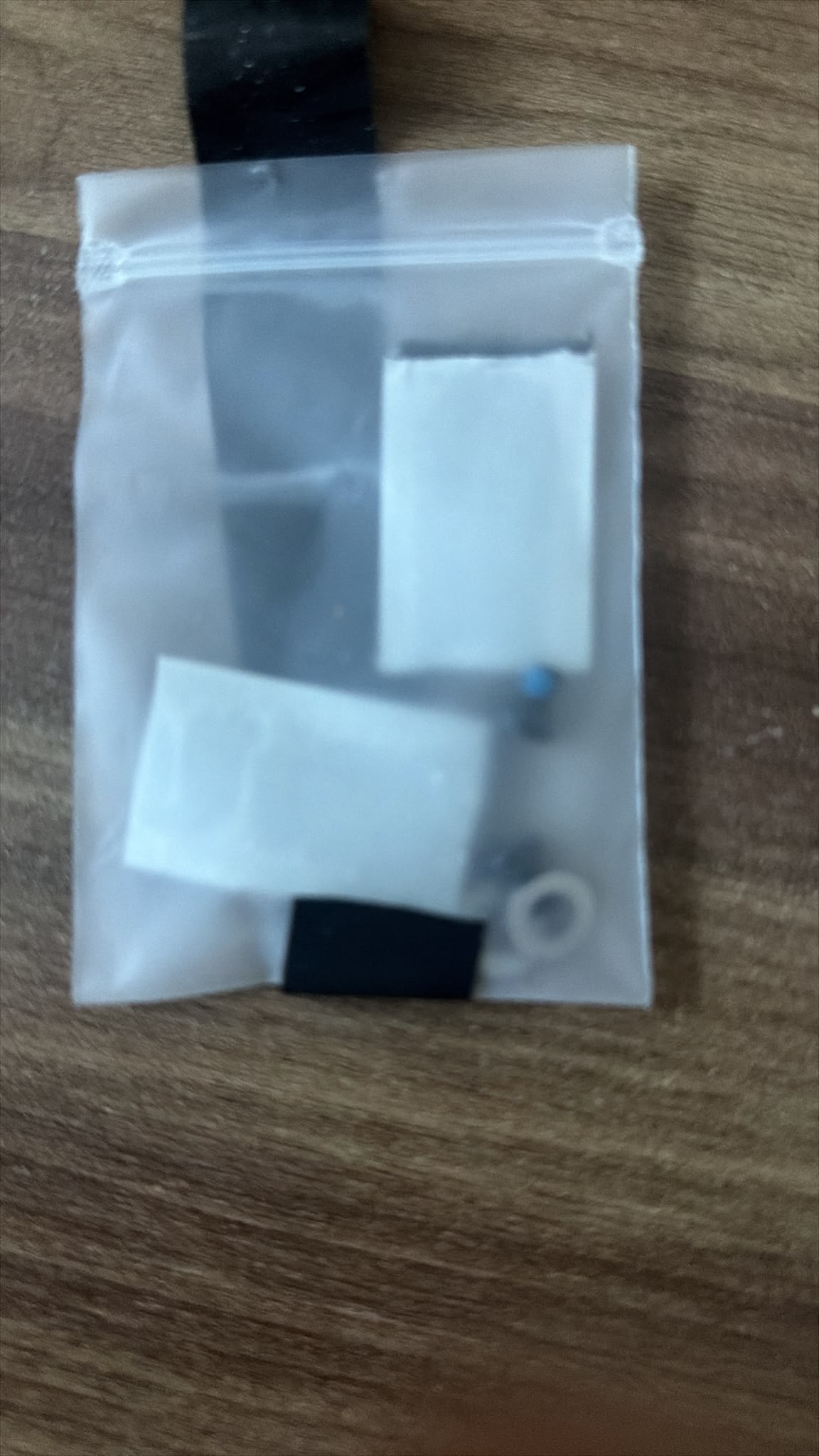

Im Lieferumfang befindet sich zusätzlich ein kleiner Beutel mit folgendem Inhalt:
  1. Zwei Schrauben.
  2. Zwei Unterlegscheiben.
  3. Zwei Klettbänder, die zur zusätzlichen Sicherung des Zahlungsterminals verwendet werden können.

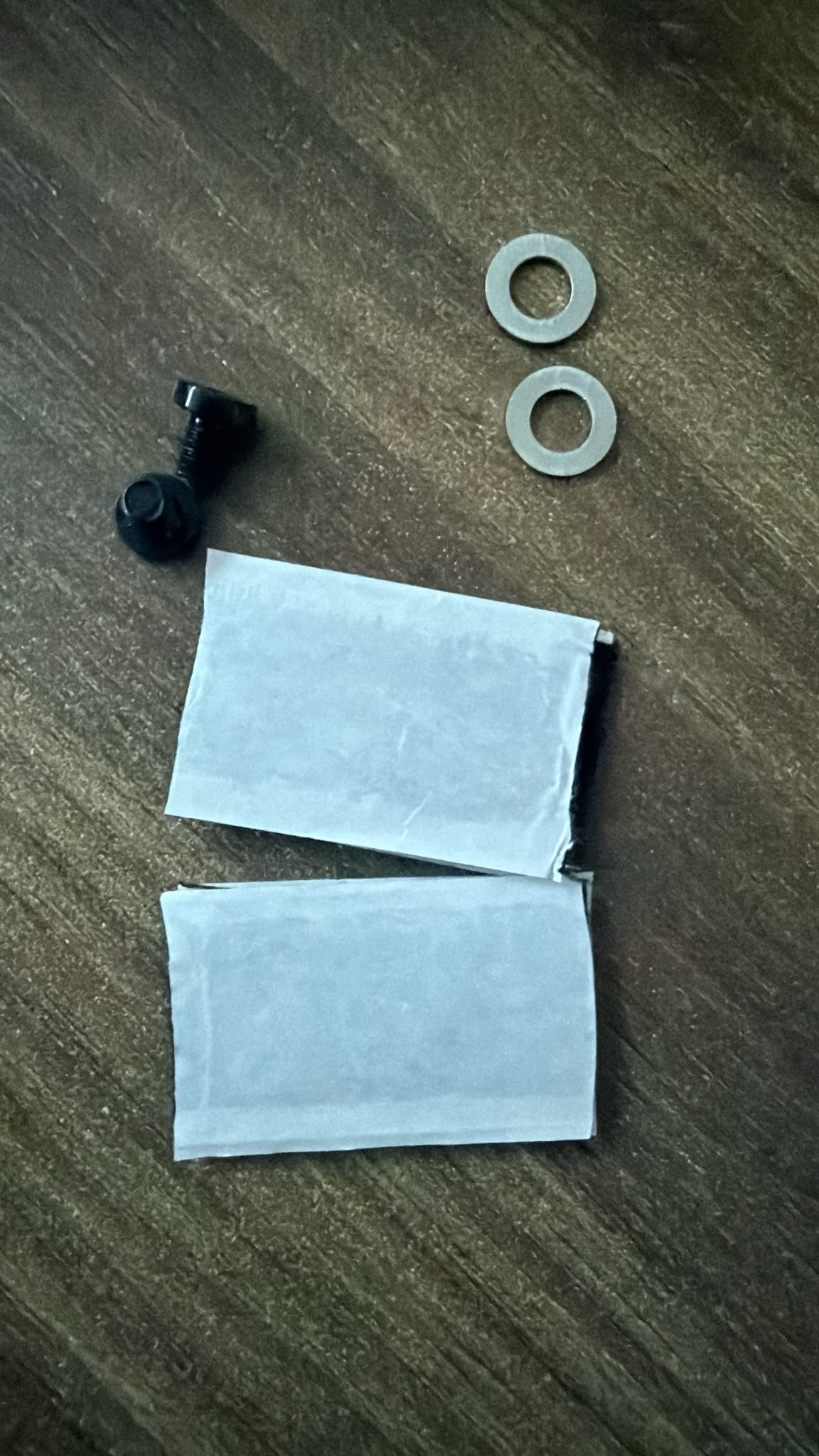

Übersicht des mitgelieferten Zubehörs. Die weißen Flächen sind die Schutzfolien der Klettbänder.




2. Zahlungsterminal an der Halterung befestigen

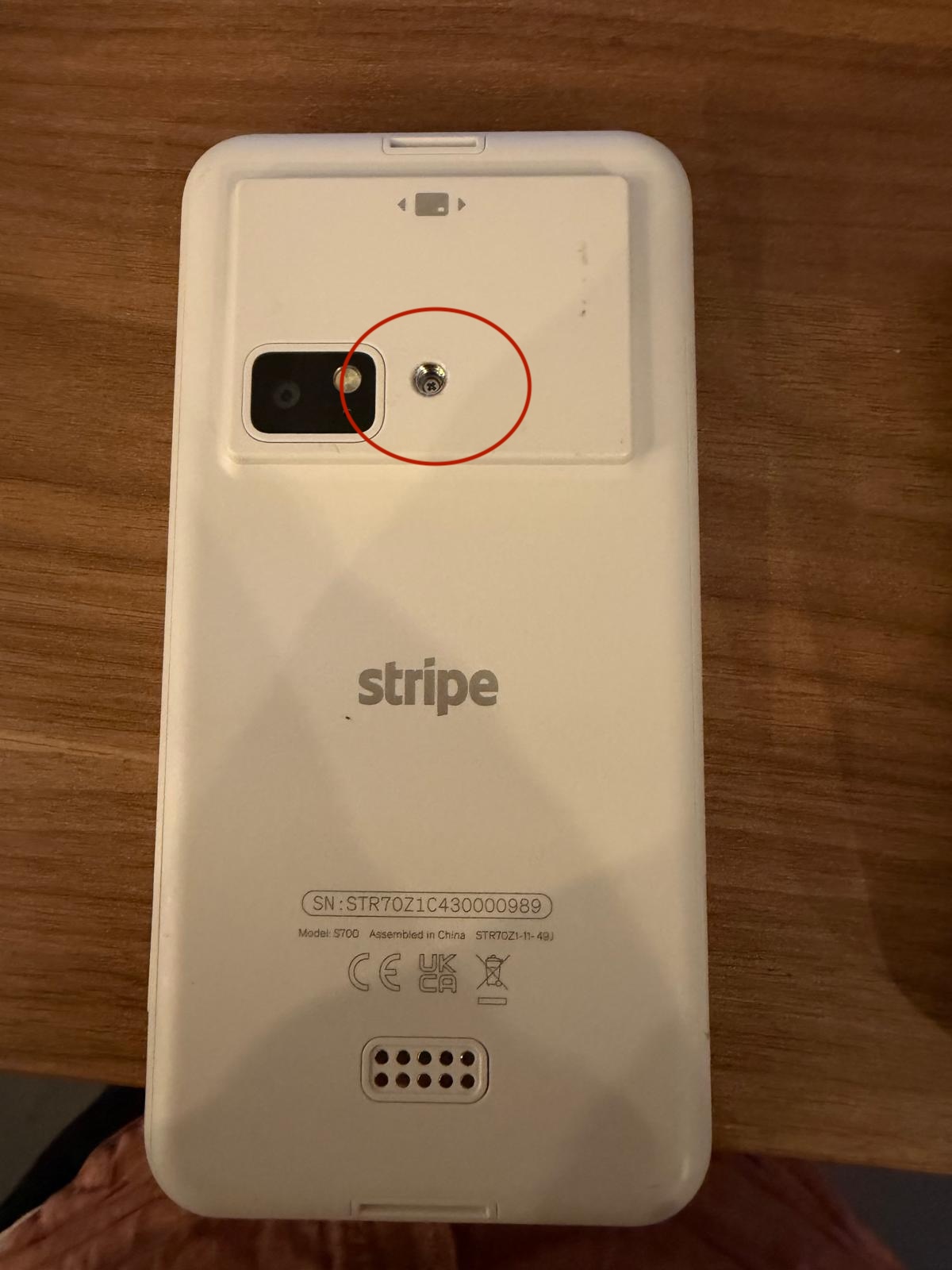

Mit den Schrauben kann das Zahlungsterminal an der Halterung befestigt werden. Die dafür vorgesehene Schraubstelle befindet sich auf der Rückseite des Zahlungsterminals.

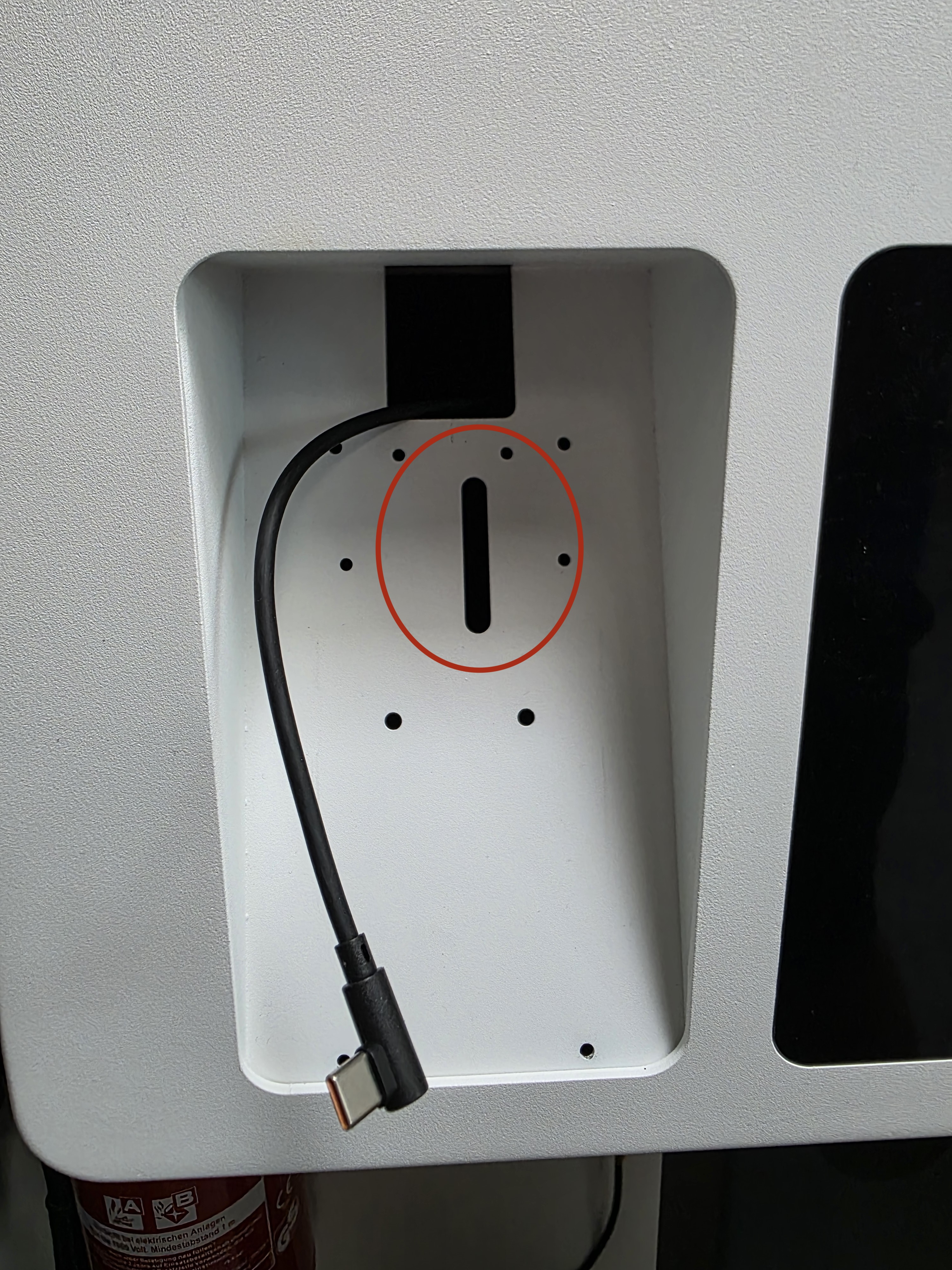

Über das Langloch am Self-Ordering-Terminal wird das Zahlungsterminal befestigt und kann zusätzlich in die gewünschte Position ausgerichtet werden.



Für zusätzliche Stabilität können die mitgelieferten Klettbänder verwendet werden.

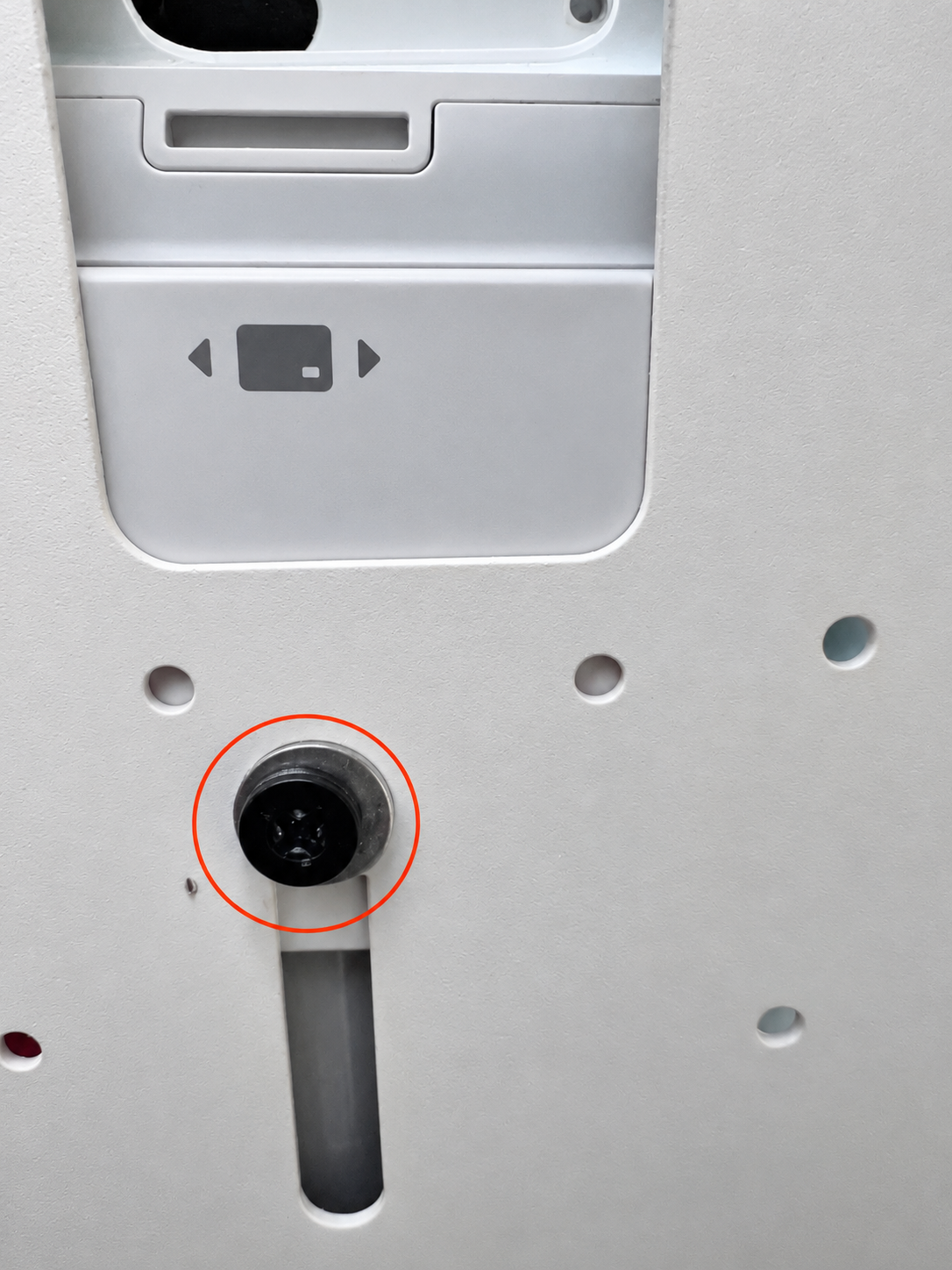

Die Abbildung zeigt die Rückansicht der Befestigungshalterung mit montierter Schraube.




3. Befestigung prüfen

Prüfe nach der Montage, ob das Zahlungsterminal fest sitzt, die gewünschte Position hält und das Anschlusskabel angeschlossen ist.
